Zubehör
Bodenmarkierung für Augen- und Notduschen
SKU:
BMK-AD-ND
| Höhe (mm) | 1 |
|---|---|
| Breite (mm) | 790 |
| Länge/Tiefe (mm) | 390 |
| Oberfläche | PEVA |
| Material | PVC-Folie, selbstklebend |
| Farbe | grün, langnachleuchtend, weiß |
| Beschriftung | Hinweispfeil und Grafiken Notdusche und Augendusche |
| Hafteigenschaften | Selbstklebend, wiederablösbar |

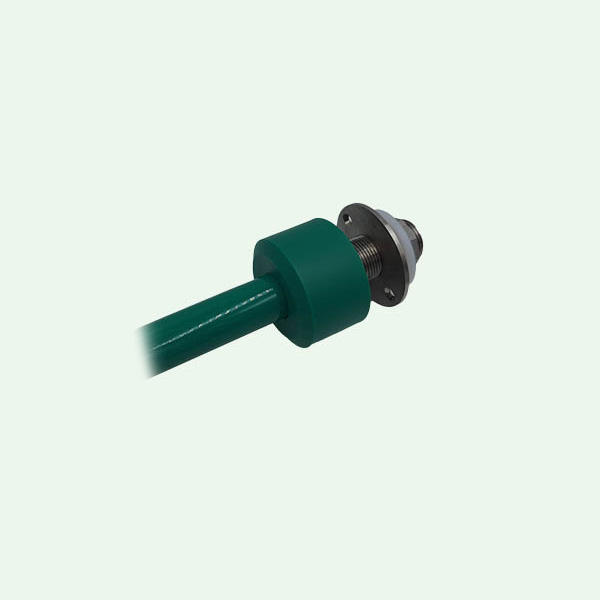

PremiumLine Montage-Set für Unterputz-Montage bzw. in Panels / Labormöbeln
SKU:
MONT-UP-1
| Material | Edelstahl, Kunststoff |
|---|---|
| Farbe | grün |
| Höhe (mm) | 65 |
| Breite (mm) | 65 |
| Länge/Tiefe (mm) | 85 |
| Abgang für Montage Dusche | ¾-Zoll-IG |
| Wasseranschluss | 3/4-Zoll-AG |

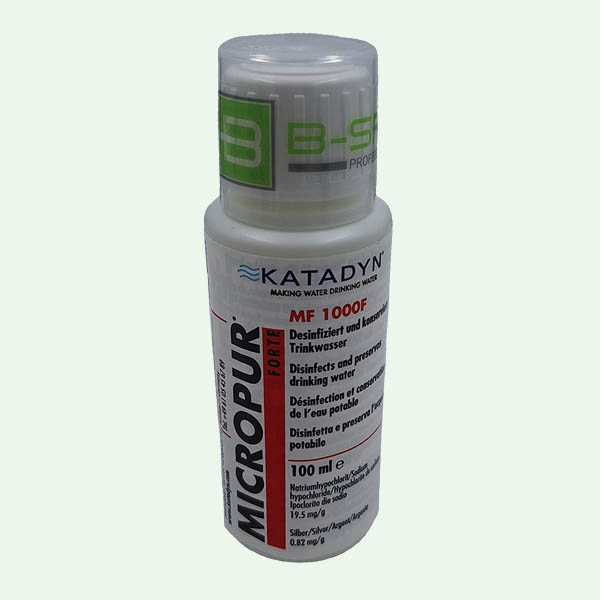

Antibakterieller Zusatz für Tank-Augenduschen
SKU:
BR 910 980
| Höhe (mm) | 120 |
|---|---|
| Breite (mm) | 40 |
| Länge/Tiefe (mm) | 40 |
| Gewicht (kg) | 0.1 |
| Inhalt (Liter) | 0,1 |
| Dosierung | 1 ml auf 10 Liter Wasser |
| Haltbarkeit | 2 Jahre ab Herstelldatum |

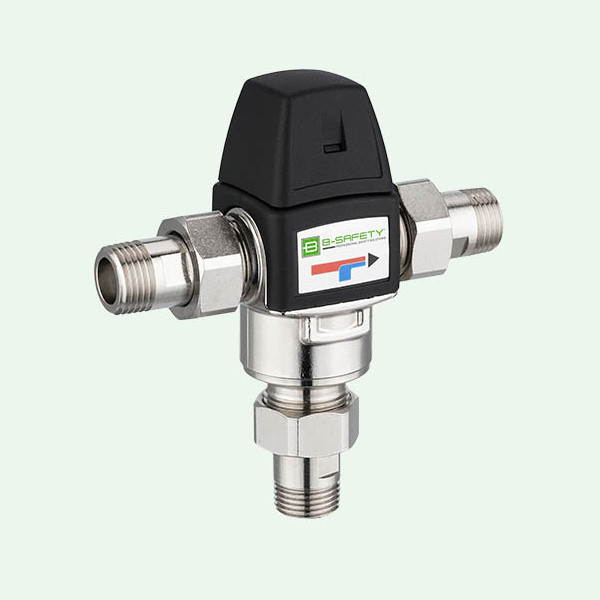

Thermostatmischventil für Augenduschen
SKU:
BR 710 940
| Material | Messing |
|---|---|
| Farbe | messing, schwarz |
| Höhe (mm) | 136 |
| Breite (mm) | 130 |
| Länge/Tiefe (mm) | 46 |
| Gewicht (kg) | 0.6 |
| Einstellbereich | Einstellbereich: 20-40°C, voreingestellt auf 22°C |
| Druckstufe | PN 10 |
| Differenzdruck Mischen | max. 3 bar |
| Betriebsdruck (bar) | max. 10,0 |
| Differenzdruck Kalt-/Warmwasserzufuhr | max 0,3 bar |
| Differenzdruck zum Auslösen der Bypass-Funktion | min. 0,5 bar |
| Medientemperatur | min. 0°C / max. 95°C |
| Volumenstrom (l/min) | 20 Liter / Minute bei 1,0 bar Differenzdruck |
| Volumenstrom in Bypass-Funktion | 20 Liter / Minute bei 1,0 bar Differenzdruck |
| Temperaturstabilität | +/- 5°C (nur gültig bei gleichem Druck an Kalt-/Warmwasserzufuhr) |
| Wasseranschlüsse | 1/2-Zoll-AG |
| Wasserablauf-/ Wasserabgang | 1/2-Zoll-AG |

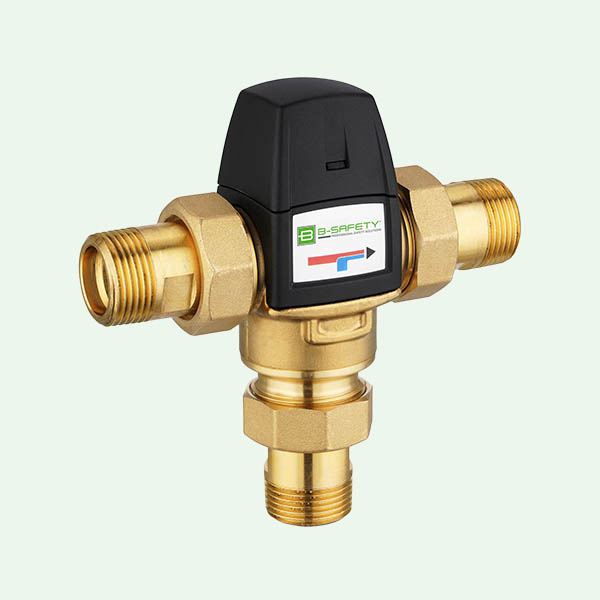

Thermostatmischventil für Notduschen
SKU:
BR 710 950
| Material | Messing |
|---|---|
| Farbe | messing, schwarz |
| Höhe (mm) | 162 |
| Breite (mm) | 164 |
| Länge/Tiefe (mm) | 56 |
| Gewicht (kg) | 0.6 |
| Einstellbereich | Einstellbereich: 20-43°C, voreingestellt auf 22°C |
| Druckstufe | PN 10 |
| Betriebsdruck (bar) | max. 10,0 |
| Differenzdruck Mischen | max. 3 bar |
| Differenzdruck Kalt-/Warmwasserzufuhr | max 0,3 bar |
| Differenzdruck zum Auslösen der Bypass-Funktion | min. 0,5 bar |
| Medientemperatur | min. 0°C / max. 95°C |
| Volumenstrom (l/min) | 110 Liter / Minute bei 2,0 bar Differenzdruck |
| Volumenstrom in Bypass-Funktion | 60 Liter / Minute bei 2,0 bar Differenzdruck |
| Wasseranschlüsse | 1-Zoll-AG |
| Wasserablauf-/ Wasserabgang | 1-Zoll-AG |

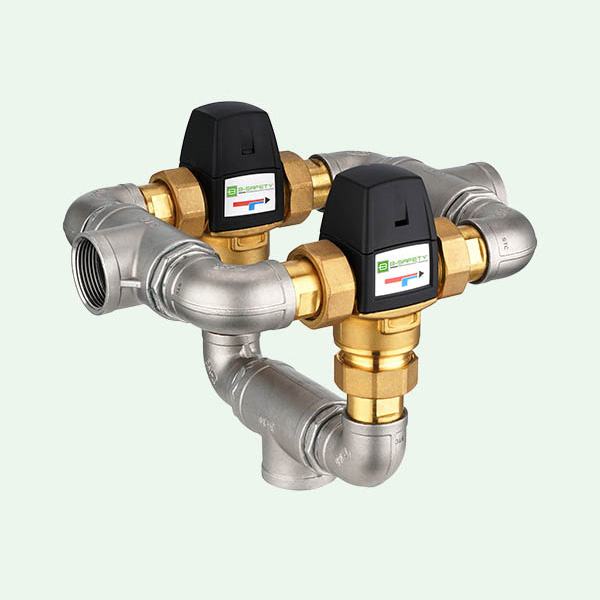

Thermostatmischventil-Set für Notduschen
SKU:
BR 710 960
| Material | Messing |
|---|---|
| Farbe | messing, schwarz |
| Höhe (mm) | 300 |
| Breite (mm) | 290 |
| Länge/Tiefe (mm) | 235 |
| Gewicht (kg) | 5.12 |
| Einstellbereich | Einstellbereich: 20-43°C, voreingestellt auf 22°C |
| Druckstufe | PN 10 |
| Betriebsdruck (bar) | max. 10,0 |
| Differenzdruck Mischen | max. 3 bar |
| Differenzdruck Kalt-/Warmwasserzufuhr | max 0,3 bar |
| Differenzdruck zum Auslösen der Bypass-Funktion | min. 0,5 bar |
| Medientemperatur | min. 0°C / max. 95°C |
| Volumenstrom (l/min) | 160 Liter / Minute bei 1,0 bar Differenzdruck |
| Volumenstrom in Bypass-Funktion | 90 Liter / Minute bei 1,0 bar Differenzdruck |
| Wasseranschlüsse | 1 1/4-Zoll-IG |
| Wasserablauf-/ Wasserabgang | 1 1/4-Zoll-IG |
Alarmsysteme für Augenduschen und Notduschen
SKU:
BR 015 80X
| Material | Polyester, glasfaserverstärkt |
|---|---|
| Höhe (mm) | 120 |
| Breite (mm) | 122 |
| Länge/Tiefe (mm) | 90 |
| Betriebsspannung | 230 V AC |
| Temperaturbereich | -60°C bis +50°C |
| Schutzart | IP 66 |
| Anschlüsse | seitlich (links): 3x Kabelverschraubung aus Polyamid, schwarz, M16x1,5 (4,5-9 mm), unten: 2x Kabelverschraubung aus Polyamid, schwarz, M20x1,5 (7-13 mm) 2x Kabelverschraubung aus Polyamid, schwarz, M16x1,5 (4,5-9 mm) |
Alarmsysteme für Augenduschen und Notduschen
SKU:
BR 015 82X
| Material | Polyester, glasfaserverstärkt |
|---|---|
| Farbe | schwarz |
| Höhe (mm) | 120 |
| Breite (mm) | 122 |
| Länge/Tiefe (mm) | 90 |
| Temperaturbereich | -60°C bis +50°C |
| Schutzart | IP 66 |
| Zulassung ATEX | II 2G Ex eb IIC T6 Gd / II 2D Ex tb IIIC T80°C Gd |
| Anschlüsse | seitlich (links): 3x Kabelverschraubung aus Polyamid, schwarz, M16x1,5 (4,5-9 mm), unten: 2x Kabelverschraubung aus Polyamid, schwarz, M20x1,5 (7-13 mm) 2x Kabelverschraubung aus Polyamid, schwarz, M16x1,5 (4,5-9 mm) |
Anschluss-Schlauch für Augenduschen & Hand-Augenduschen
SKU:
BR 710 4XX
| Material | Edelstahl |
|---|---|
| Nennweite | DN 8 |
| Druckstufe | PN 10 |
| Betriebsdruck (bar) | max. 10,0 |
| Medientemperatur | max. 70°C |
| Wasseranschluss | 1/2-Zoll-IG Überwurfmutter |
| Wasserablauf Augendusche | 1/2-Zoll-IG Konus |
Strömungswächter für Augenduschen und Notduschen
SKU:
BR 710 8XX
| Material | Edelstahl |
|---|---|
| Länge/Tiefe (mm) | gemäß Zeichnung / Tabelle |
| Maximaler Druck | 25 bar |
| Betriebsdruck (bar) | max. 10,0 |
| Medientemperatur | min. -20°C / max. +70°C |
| Toleranz der Schaltpunkte | +/- 15% |
| Schutzart | IP 65 |
| Bevorzugte Einbaulage | aufrechtstehend, horizontal |
| Ein-/Auslaufstrecke | min. 5x DN |
| Strömungsrichtung | nur in eine Richtung |
| Wasseranschluss | 1/2-Zoll-IG bis 1 1/4-Zoll-IG |
| Wasserablauf-/ Wasserabgang | 1/2-Zoll-IG bis 1 1/4-Zoll-IG |
| Schaltkontakt | bistabiler Reed-Kontakt als Schließer / Öffner |
| Elektrische Daten | max. 2 A, max. 230 V AC/DC, max. 40 W, max. 40 VA |
| Elektrischer Anschluss | 1,5 m Kabel (2-adrig) |

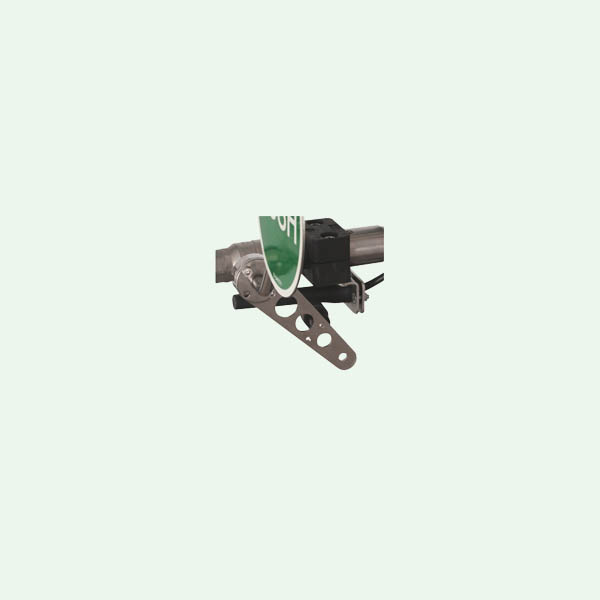

Notfallsensor für Augenduschen & Notduschen
SKU:
BR 830 4X0
| Material | Kunststoff, PVC |
|---|---|
| Schaltausgang | Umschalter |
| Schaltleistung | max. 60 W / VA |
| Schaltspannung | max. 1000 mA |
| Schaltzeit | 4,5 ms |
| Rückfallzeit | 7,0 ms |
| Schaltfrequenz | max. 100 Hz |
| Temperaturbereich | -40°C bis +70°C |
| Schutzart | IP 67 |
| Isolationsprüfung AC (eff.) Ui | 1500 V |
| Anschlüsse | PVC-Kabel 3 x 0,75 mm2, Länge 3000 mm |
ClassicLine Notduschen-Prüfwagen, Inhalt 30 Liter, mobil
SKU:
BR 010 900
| Höhe (mm) | 2100 |
|---|---|
| Breite (mm) | 440 |
| Länge/Tiefe (mm) | 440 |
| Gewicht (kg) | 6 |
| Tank-Inhalt (Liter) | 30 |

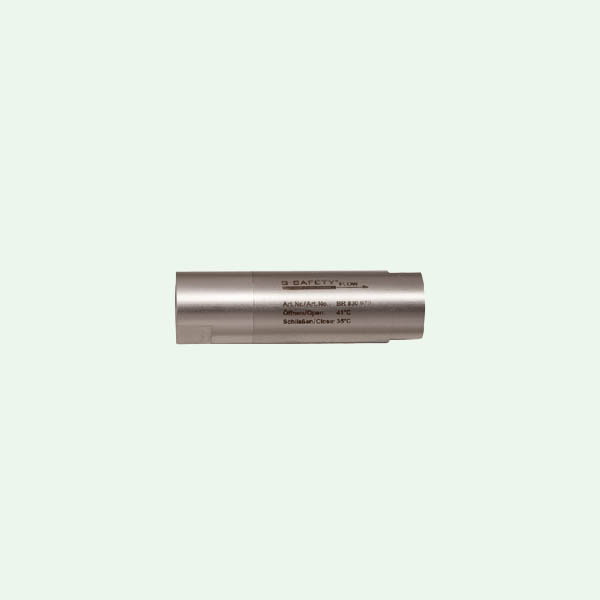

Verbrühungsschutzventil für Notduschen
SKU:
BR 830 970
| Material | Messing, Edelstahl |
|---|---|
| Farbe | silbergrau |
| Höhe (mm) | 106 |
| Breite (mm) | 32 |
| Länge/Tiefe (mm) | 32 |
| Gewicht (kg) | 0.44 |
| Betriebsdruck (bar) | 1,0 – 10,0 |
| Betriebstemperatur | max. 95°C |
| Schaltpunkt Öffnen | 41°C |
| Schaltpunkt Schließen | 35°C |
| Wasseranschluss | 1/2-Zoll-IG |
| Wasserablauf-/ Wasserabgang | 1/2-Zoll-IG |
Frostschutzventil für Notduschen
SKU:
BR 830 980
| Material | Messing, Edelstahl |
|---|---|
| Farbe | silbergrau |
| Höhe (mm) | 106 |
| Breite (mm) | 32 |
| Länge/Tiefe (mm) | 32 |
| Gewicht (kg) | 0.44 |
| Betriebsdruck (bar) | 1,0 – 10,0 |
| Betriebstemperatur | max. 95°C |
| Schaltpunkt Öffnen | 1°C |
| Schaltpunkt Schließen | 4°C |
| Wasseranschluss | 1/2-Zoll-IG |
| Wasserablauf-/ Wasserabgang | 1/2-Zoll-IG |
